解决方案>半导体行业解决方案
倒装芯片|半导体测量解决方案

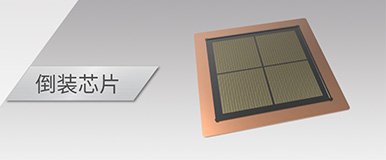

倒装芯片将芯片上导电的凸点与线路板上的凸点进行连接,相连过程中,由于芯片的凸点是朝下连接,因此称为倒装。倒装芯片大量应用于高端物联网设备等电子产品中,是构建智能化产品的基础单元之一。
等离子蚀刻机—喷淋头|半导体测量解决方案

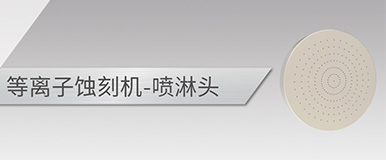

喷淋头是指一种组装在硅晶片干蚀刻装置电极内,为产生等离子体而配置了无数气体供给孔的零部件。喷淋头表面分布着密集的气体供给孔,它们主要的作用是释放等离子体。每个孔的尺寸会直接影响到蚀刻机上所产生的等离子体均匀性。
晶圆|半导体制造中的测量解决方案

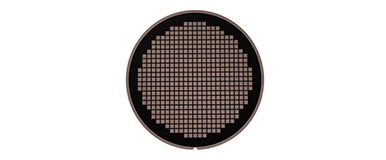

半导体晶圆的厚度测量在现代科技领域具有重要地位。在晶圆制造完成后,晶圆测试是评估制造过程的关键环节,其结果直接反映了晶圆的质量。这个过程中,每个芯片的电性能和电路机能都受到了严格的检验。
