高效测量，不只依赖于设备本身...
2024-02-03
日常测量中，
您是否为如何固定工件而费神？
是否在反复调整工件，还是无法找到最合适的测量角度？
制作夹具，又苦于费时又费力，功能却收效甚微？
欲善其事，必先利其器，高效测量工件，除了依赖设备本身的性能外，还要依靠适合的夹具或者工作台。
依赖于近90年服务制造业的经验，三丰基于用户所需，为用户开发了形状测量机专属的夹具和工作台:
工作台
Table
1.
Option选件

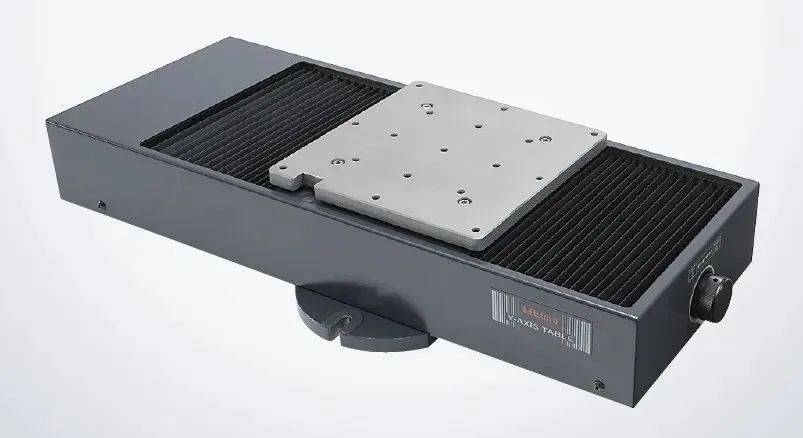

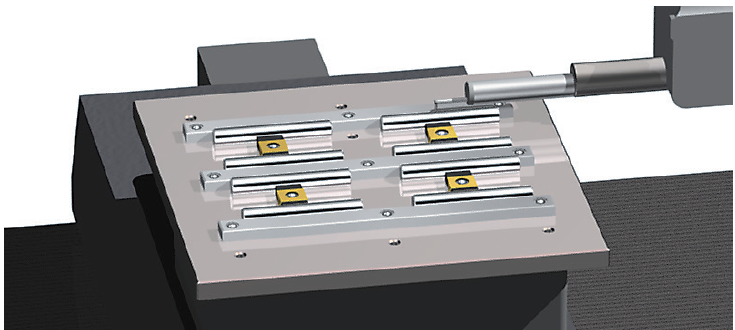

Y轴工作台
Y轴工作台支持自动测量多个并列的工件，以及一个测量面的多个部位。
图：Y轴工作台及应用示例图
Option选件
2.

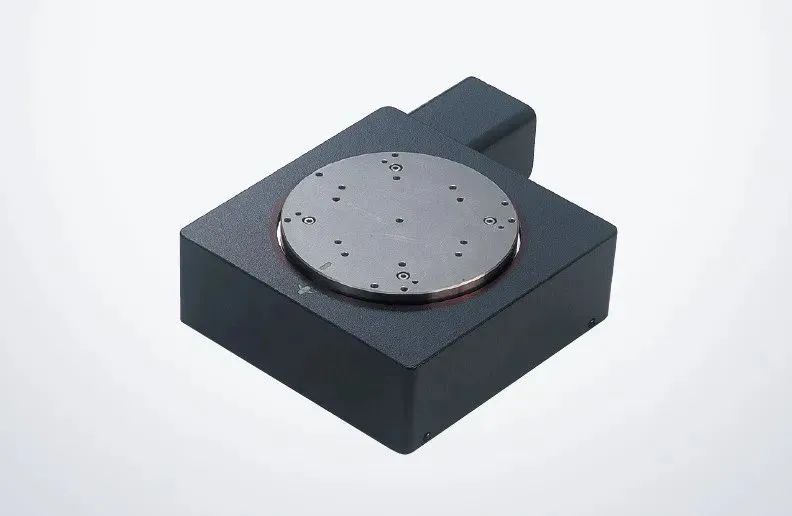

旋转工作台 θ1轴工作台
旋转工作台θ1轴工作台支持在圆周方向上的表面粗糙度和轮廓测量，与Y轴工作台相结合可自动调整圆柱形状测量工件的平行程度，移动测量工件的纵深方向以及旋转方向实现自动测量。

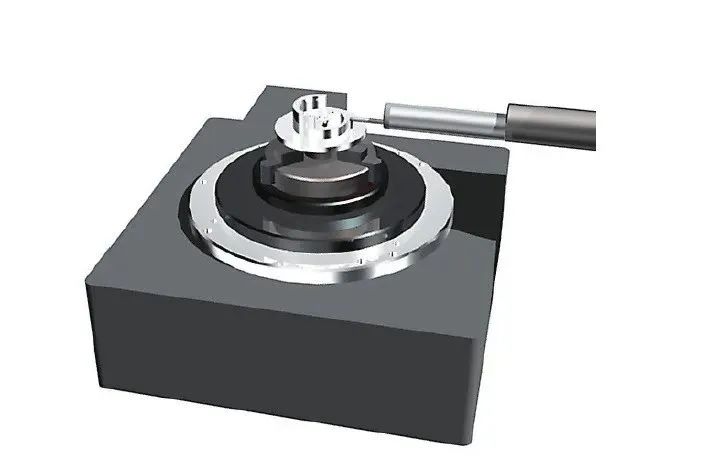

图：θ1轴旋转工作台及应用示意图
提示：
如需直接安装在FORMTRACER Avant主机工作台使用时，另需θ1轴安装板(选件)。
3.
Option选件

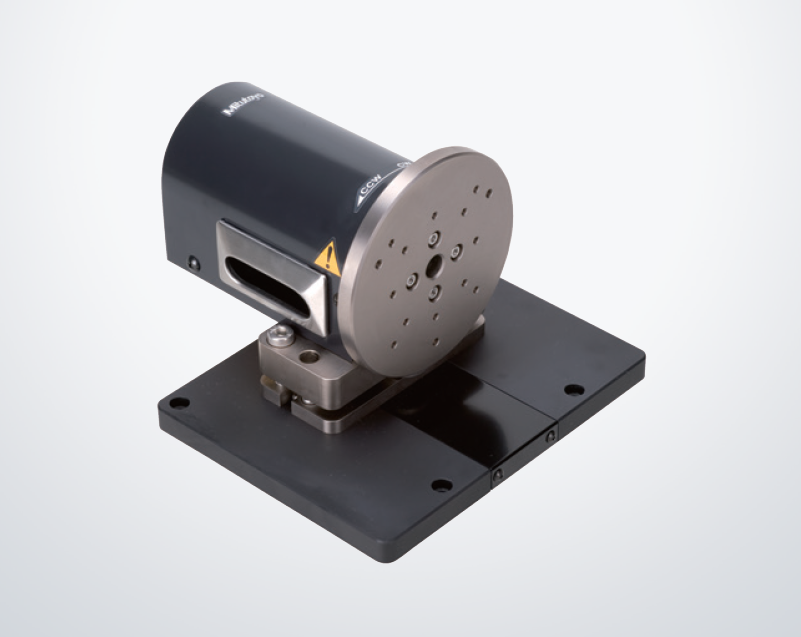

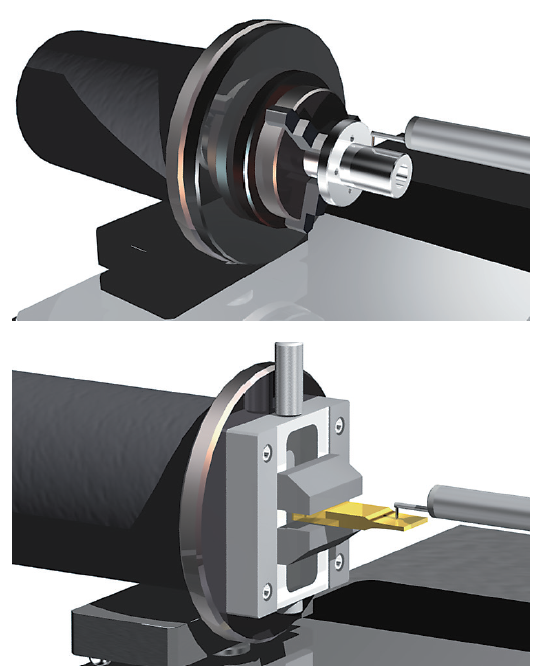

旋转工作台 θ2轴工作台
旋转工作台θ2轴工作台支持圆柱形状测量工件的多个部位测量以及实现正反面测量自动化。
图：θ2轴旋转工作台及应用示意图
提示：
如需直接安装在FORMTRACER Avant主机工作台使用时，另需θ2轴安装板(选件)。
Option选件
4.

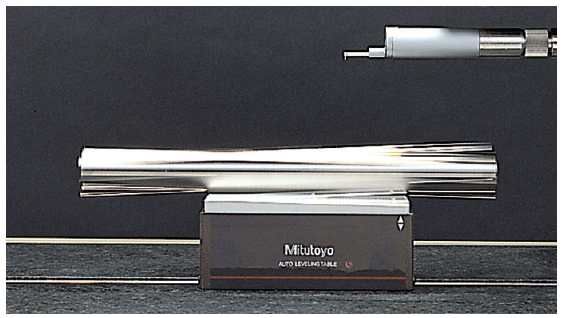

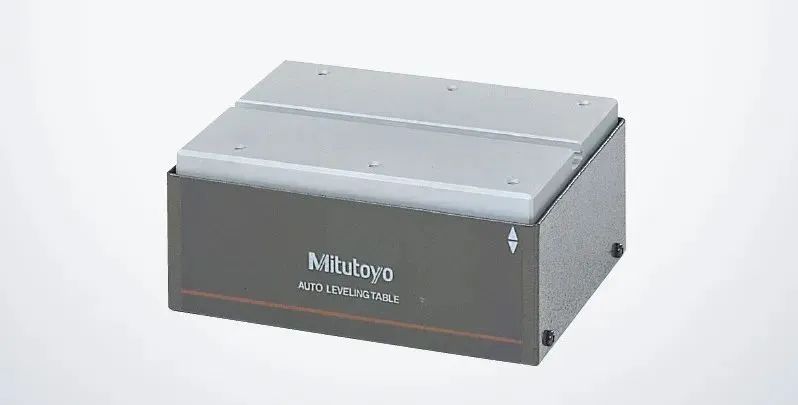

自动调水平工作台
自动调水平工作台支持在测量开始时自动完成表面粗糙度测量过程中繁琐的调水平操作。全自动调水平操作简便、可靠，即便是新手也可在短时间内完成。
图：自动调水平工作台及使用示意图
5.
Option选件

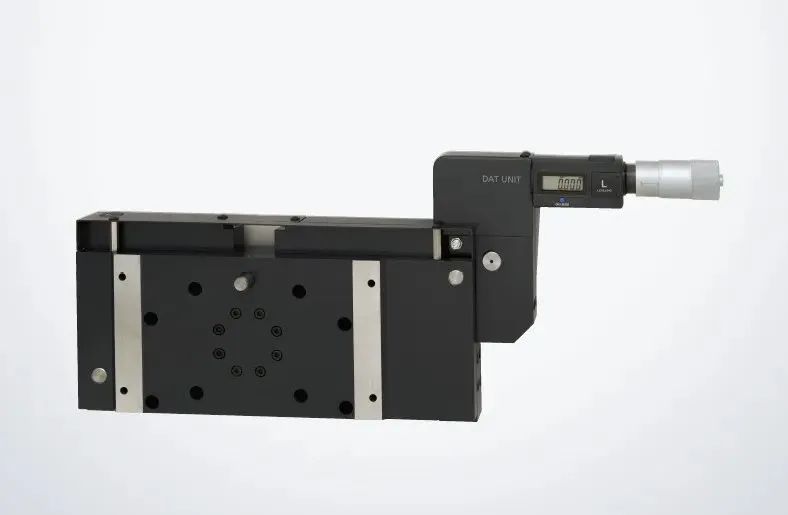

驱动器DAT单元

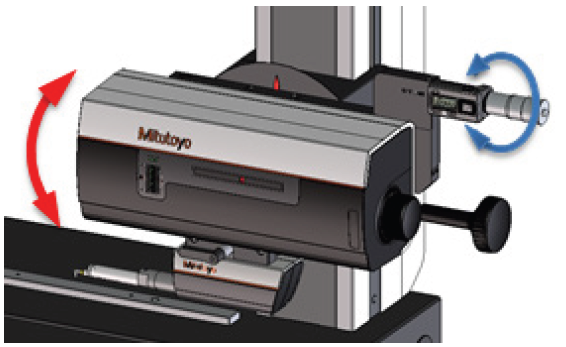

驱动器DAT单元是可使驱动器倾斜，支持测量面调平的选件单元。使用DAT单元，就可以解决大型工件无法放置在自动调平工作台的难题。
图：驱动器DAT单元&使用示意图
Option选件
6.

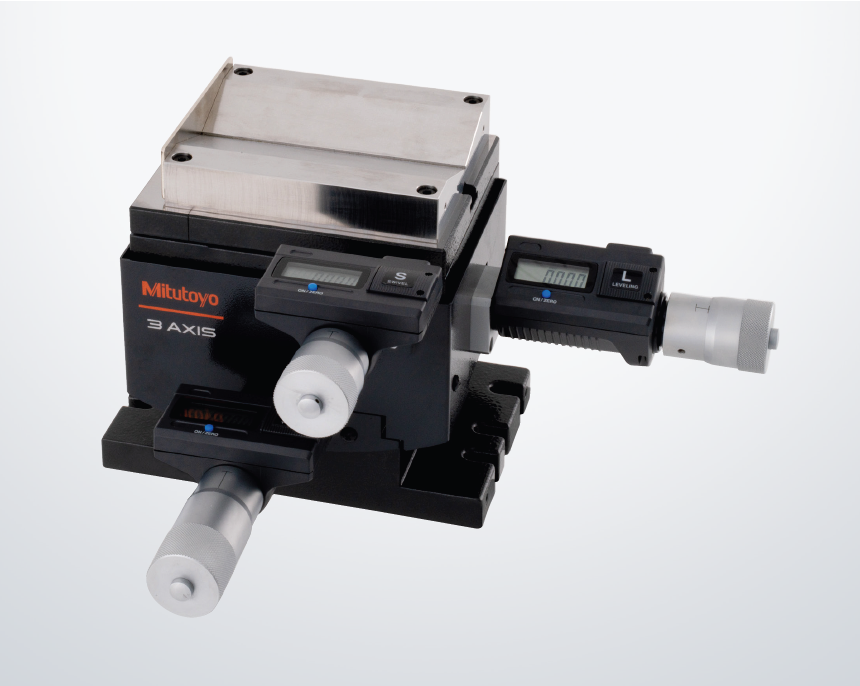

3轴调整工作台
3轴调整工作台是为圆柱形工件的表面粗糙度和轮廓测量而备。

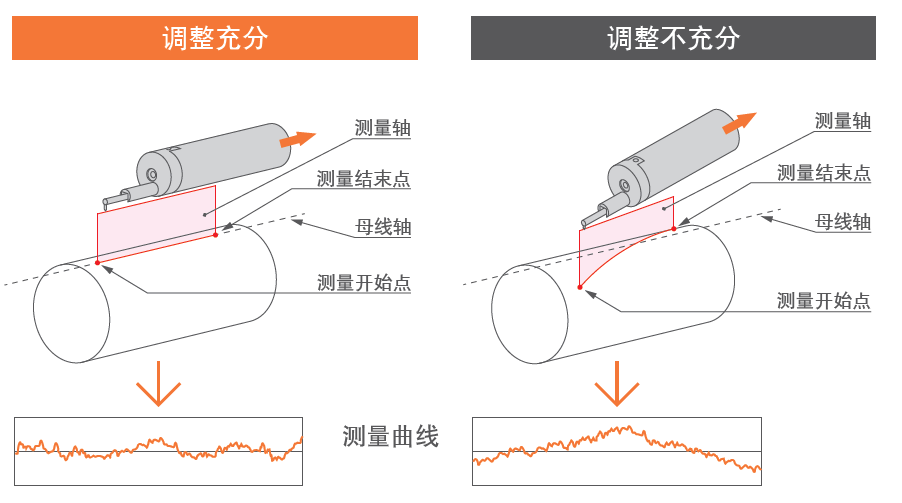

为了实现高精度测量，工件的母线轴和测量轴平行的同时，也需要调整水平。使用3轴调整工作台，无需经验，只要遵循操作导航指示即可轻松调平。
卡盘·夹具
Chuck
1.
Option选件

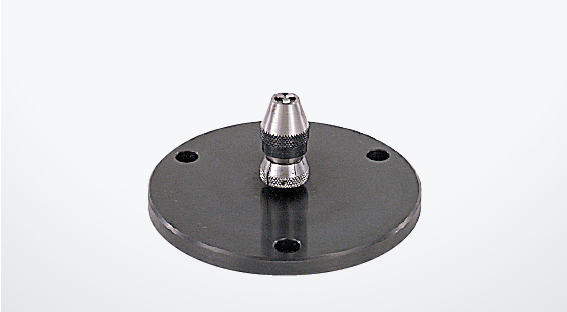

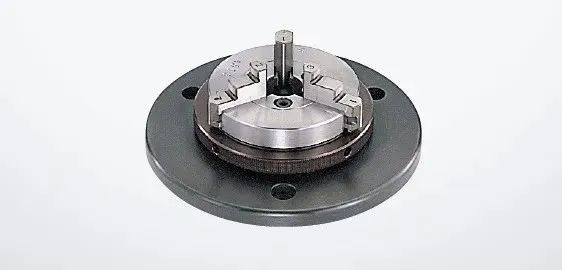

定心卡盘（滚花环固定）
定心卡盘适用于小尺寸工件的测量，操作性好，可使用滚花环固定。
Option选件
2.
微型卡盘
3.
Option选件

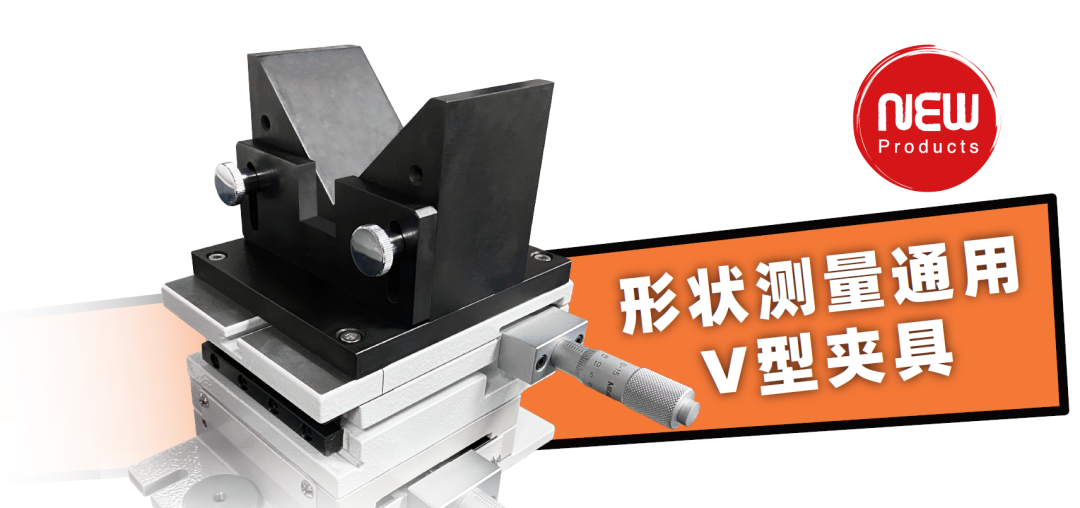

通用V型治具
更多特点，请点击→助力丨快速定位，高效测量
Option选件
4.

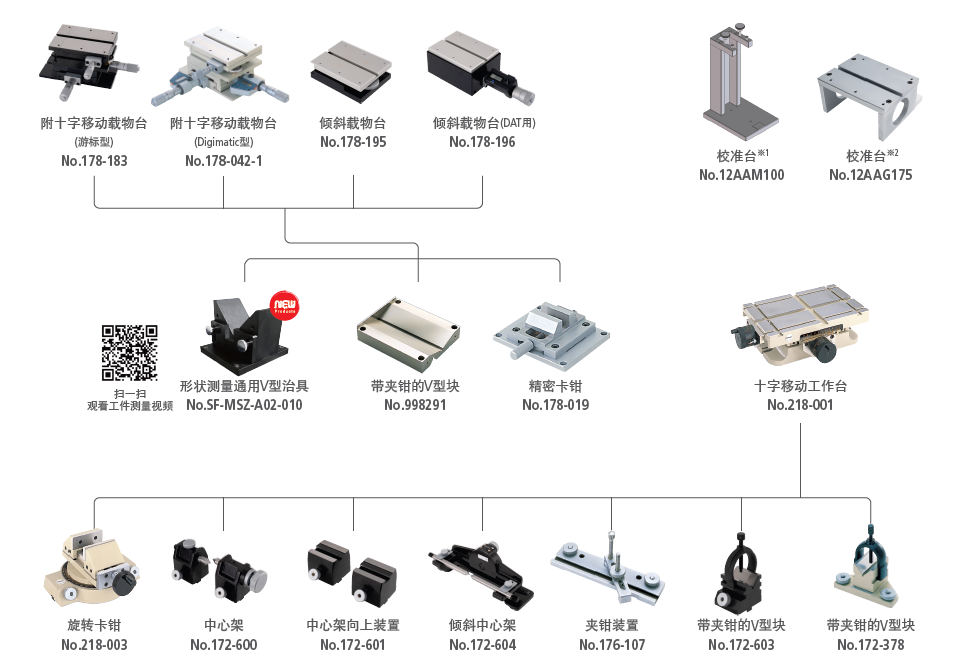

更多载物台及夹具
